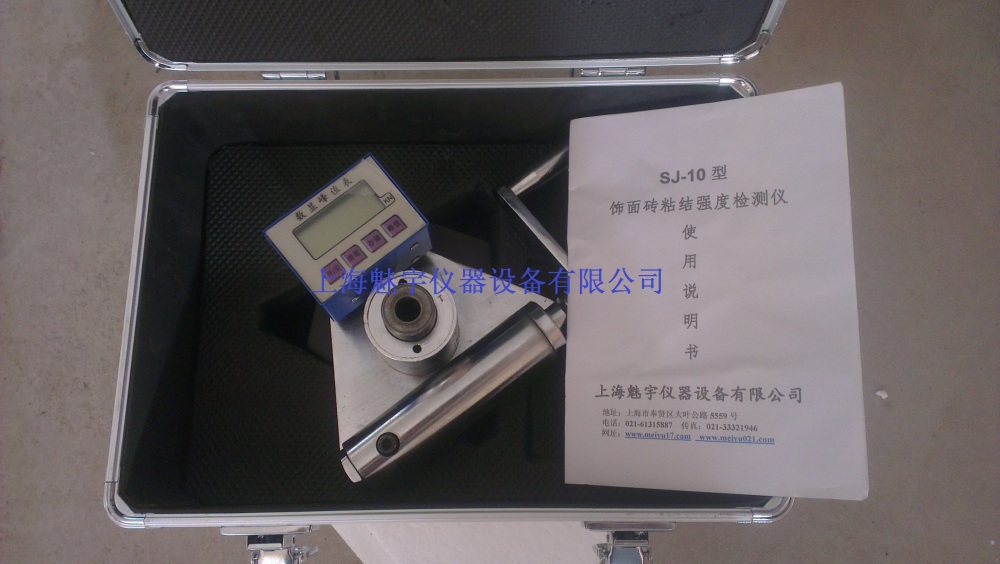

SJ-10饰面砖粘结强度检测仪是由我公司所提供，如果你想进一步详细了解价格、规格、工艺、性能、操作，请电话联系上海魅宇仪器设备有限公司。此产品保修期为一年。保修期内维修所产生的费用，除了有明确规定不属于保修范围的以外，其它包括元件费、工时费、差旅费及运输费等一切费用，均由我公司承担。我公司产品出厂时都会做严格检查或试机，所以出现质量问题的概率非常小。我公司坚持从细节做起，严把质量关，努力做到精益求精。

SJ-10饰面砖粘结强度检测仪粘结强度的评定：

1、在建筑物外墙上镶贴的同类饰面砖，其粘结强度同时符合以下两项指标时可定为合格；

1)每组试样平均粘结强度不应小于0.4MPA

2)每组可有一个试样的粘结强度小于0.4MPA但不应小于0.3MPA.

当两项指标均不合要求时，其粘结强度为不合格。

2、当一组试样只满足1或2项中的一项指标时，应在该组试样原取样区域内重新抽取两倍试样检验，若检验结果仍有一项指标达不到规定数值，则该批饰面砖粘结强度可定为不合格。

工作原理：

检测仪器基本结构如图所示。顺时针摇动手柄时，与其同轴的蜗杆随之转动，带动丝杆使小活塞产生位移，将泵体内液压油推向工作油缸，大活塞位移通过万向结带动连接螺母及标准块，对被检测的物体施加向上拉力，同时液压油对油压传感器产生工作压力，传感器把油压信号变为电信号，电子电路对该信号进行处理。随着手柄的转动油压增高，直至标准块被拉脱落。

仪器同时配有规程为95mm*45mm、40mm*40mm的标准块各一组，每组三个。

粘结力峰值记录仪安装在主机的右侧与和机合成体电池供电，便于携带和工程现场使用。

概述：

随着我国国民经济的发展，建筑物采用釉面瓷墙砖、瓷质砖、陶瓷劈离砖陶瓷锦玻璃马赛克等(统称为饰面砖)，作为饰面材料的工程越来越多，由于饰面的施工质量缺少必要的监督检验方法，建筑物外墙饰面砖因粘结强度问题造成脱落，伤人及财产损失的事故时有发生，因此，建筑物外墙饰面砖的粘结强度关系到人民生命的安全。

为了加强饰面砖粘结质量的控制，保证工程质量，中华人民共和国建设部于一九九七年颁布了强制性行业标准《建筑工程饰面砖粘结强度检验标准》(JG110-97)，并于一九九攻年十月一日起施行。已报批的中华人民共和国行业标准《外墙饰面砖的砖工程施工及验收规程》中，外墙饰面砖的粘结强度必须按照《建筑工程饰面砖粘结强度检验标准》(JG110-97)的要求进行检验，并将检验结果作为工程验收的资料。

依据中华人民共和国行业标准《建筑工程饰面砖粘结强度检验标准》(JG110-97)专为检测饰面砖的粘结强度而研制的。根据《建筑工程饰面砖粘结强度检验标准》(JG110-97)的要求，标准块的规格为95mm*45mm 、40mm*40mm两种。为满足监理单位及工程质量监督检验中心需求，有100mm*100mm、和50mm*50mm的标准块选择另配。

推荐产品平板研磨机

技术参数：

1、检测仪器大拉力值 ------ 10KN

2、活塞行程 ----------- 10mm

3、重量 -----------------3Kg

4、精度等级 ------------ 1.0F.S

5、分度值 ---------------0.01

6、电源 ---------------- 9V6F

7、工作电流 ---------- ≤10mA

8、关断电源 -----------≤ 2m A

基本规定：

SJ-10型粘结强度检测仪在出厂前均已进行检定并合格。在进行粘结强度检测时，检测仪应在检定有效期内，否则应重新进行检定。

1、取样规定

现场镶贴的外墙饰面砖工程：每300平米同类墙体，每两楼层取1组试样，每组3个。

带饰面砖的预制墙板，每生产100块预制墙板取1组试P100块计。

试样规格为95mm*45mm或40mm*40mm。试样应由专业人员随机抽取。但取样间距不得小于500mm。

2、龄期要求

采用水泥砂浆或水泥粘结时，应在水泥砂浆或水泥浆龄期达到28d进行检验。当在7d或14d进行检验时，应通过对比试验确定其粘结强度的修正系数。

检验方法：

饰面砖粘结力检验的一般操作程序为：

仪器准备 饰面砖准备粘贴标准块 安装仪器粘结力试验

检验仪器、工具及材料应符合下列要求：

1、标准块尺寸应与试样规格相同；

2、游标卡尺的精度为0.02mm；

３、手持切割锯彩树脂安全锯片，锯片的尺寸应为150mm*2.7mm*1.9mm；

4、环氧系粘结剂，宜采用型号为914的快速粘结剂，粘结强度宜大于3.0KPa；室温快速固化环氧粘结剂。

5、胶带

断缝应符合下列要求：

1、断缝宜在粘结强度检验前2d至3d进行切割；

2、断缝应从饰面砖表面切割至基体表面，深度应一致；

3、饰面砖切割尺寸应与标准块相同，其中两道相邻切割线应没饰面砖灰缝切割。

标准块粘贴应符合下列要求；

1、标准块粘结前饰面砖表面应清除污渍并保持干燥;

2、粘结剂应搅拌均匀，随用随配，涂布均匀，涂层厚度不得大于1mm;

3、在饰面砖上粘贴标准块时，粘结剂应粘结相邻面砖；

4、标准块砖贴后应及时用胶带十字形固定；

5、粘结剂硬化前的养护时间，当气温高于15℃时，不得小于24h；当气温在5~15℃时，不得小于72h；在养护期不得浸入水。在低于5℃时，标准块应预热至70~80℃后，再进行粘贴。标准块的粘贴见图。

粘贴力测试前，先逆时针摇动手柄使大活塞下降复位，在标准块上安装带有万向接头的拉力杆，使拉力杆拧入千斤顶中心螺丝口与标准块垂直。调整千斤顶活塞，顺时转动手柄，使活塞升出2mm左右，将粘贴力峰值记录仪调零，测试饰面砖粘结力时，匀速揺动手柄升压，直到饰面砖剥离，并按附录A的格式记录粘结强度检测仪的记录的粘结力峰值，该值即是粘贴力值。测试后降压至千斤顶复位，取下拉力杆螺母及拉杆。粘结强度检测仪的安装见图。

饰面砖粘结力检测完毕，应接受力破坏的性质及本手册的附录B的格式确定破坏状态，并按本手册的附录SA的格式记录，当测试结果为第1、2、8种破坏状态时，应重新选点测试，直至出现第3种至第7种破坏状态之一时为止。

1、粘结力测试完毕，应把标准块放到电热器上烧熔粘结剂，并将表面粘结剂清理干净。

2、待标准块冷却后，应用50号砂纸摩擦表面直至出现光泽后涂上机油。

3、应将标准块放置干燥处；使用前应检查表面，并清除锈迹、油污。

粘结强度计算：

单个饰面砖试件粘结强度应按下列公式计算：

R=X/S1 *103

式中R为粘结强度(MPa)，精确至0.01MPa

X为粘结力(KN)

S为试样受拉面积(mm2)

平均粘结强度应按下列公式计算：

RM=1/3∑ R1

式中RM为粘结强度(MPa)，精确至0.01MPa

R1为单个试件粘结强度值(MPa)

试样受拉面积应按实际的切割面积计算，测量精度为0.1mm

检验仪的检定、维修、保养：

1、每年应至少检定一次。

2、检定应在法定计量部门进行。

3、更换液压油应为32号高磨液压油。
