YB-15/25手持式应变仪附件
YB-15/25手持式应变仪附件的图片
参考报价:
面议
品牌:
关注度:
293
样本:
暂无
型号:
产地:
上海
信息完整度:
典型用户:
暂无
索取资料及报价
认证信息
高级会员 第 2
名 称:上海魅宇仪器设备有限公司
认 证:工商信息已核实
访问量:154154
手机网站
扫一扫,手机访问更轻松
产品分类
公司品牌
品牌传达企业理念
产品简介

初次使用YB-15/25手持式应变仪须在熟练人员指导下进行操作,熟练掌握后方可进行独立操作。实验使用时,要布局合理,摆放整齐,便于操作,观察及记录等。我公司服务:物流部门及时安排发货,货物准时、安全运达。我公司销售泥浆比重计、泥浆粘度计、泥浆三件套、电动脱模器、轻型触探仪、土壤贯入阻力仪、泥浆静切力计、土壤自由膨胀率、岩石自由膨胀率、土壤渗透仪、不锈钢环刀等。

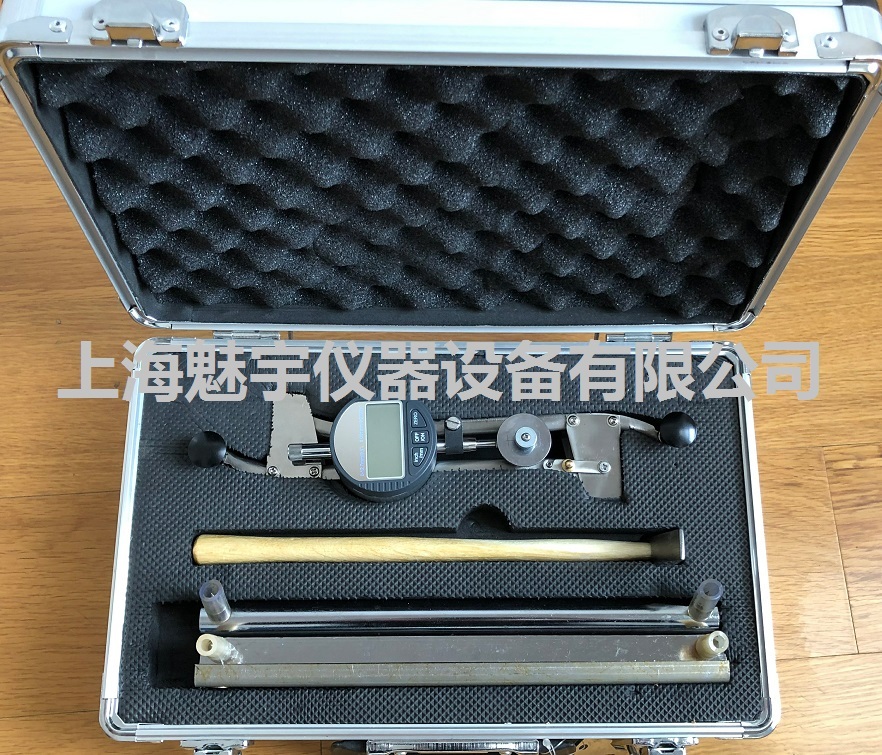

YB-15/25手持式应变仪附件:

1、标准针距尺(杆)一件。

2、园体标杆一件。

3、方体标杆一件。

4、小锤一把。

技术参数:

1、基距:150/250mm

2、位移计量程:±5mm

3、*小刻度值:40με

4、标准针距尺线膨胀系数α:1.5×10-6/℃

5、外形尺寸(长×宽×高):280×71×75mm

6、重量:约0.8kg

概述:

各种建筑结构在较长时间中的变形,由于周围环境、条件的变化,例如振动、潮湿、高湿等的影响,采用一般的应变仪进行测试几乎是不可能的。

应变仪适用于测量各种建筑结构在长时间过程中的变形,无论是构件制作过程中变形的测量,还是结构在试验过程中变形的观察,均可采用本仪器。

应变仪结构简单、轻便、量程大,不受环境变化的影响,携带方便,因此,特别适用于野外和现场作结构变形的测试,可供有关科研、设计、施工部门和试验室作实验研究和工程测试之用。

结构原理:

应变仪是一种机械式应变测量仪器。每台仪器有一个标准针距尺,系采用精密低膨胀合金制成,其线膨胀系数α为1.5×10-6/℃,所以当环境温度变化较大时,针距长度可以认为是不变化的。每次测量前,都必须在标准针距尺上标读,然后再在试物上测读,比较两者之间的差数,几位所求变形量。

应变值的计算如下:

ε=(ΔI / I)×106 (微应变)

式中:

ΔI—**变形量(毫米),

I—粘贴在试件上的两个固定小块在未受载时的实际基距(毫米),通常情况下,I是不与仪器的标准针距尺的基距150±0.05毫米完全相符的。其中:

ΔI=ΔI2—ΔI1 ,

ΔI1=I—ΔI1 ,

ΔI2=I—I1 。

以上公式中:

I1—仪器的标准针距尺的标距,其值为150±0.05毫米。

I—受载后,粘贴在试件上的两固定小块之间的距离。

因此,一般ΔI1≠0,如图一所示。

图二所示为仪器结构示意图。

仪器由以下几部分组成:金属支架、位移计(百分表或千分表)、伸缩调整部分等。

金属支架(1)和(4),借助于两个弹簧薄钢片(6)相连接而构成一弹性系统,两金属支架可作纵向的平行移动,从而使装固定在两金属支架上的尖头插足(7)的距离可发生变化(增大或缩小)。

位移计(2)安装在金属支架(1)上,本仪器上的位移计用的是百分表,使用部门如换上千分表,那么测量精度可提高一个数量级,即*小刻度值可读出40με;为了换表方便,支架上有一卡表架,只需松开卡表架上的螺丝,就可很方便地将位移计取下或安装上。

伸缩调整部分(5)装固在金属支架(4)上,位移计(2)的测杆末端始终保持同其中的偏心调整块相接触,当两尖插足(7)之间的距离发生变化时(即两金属支架产生相互平行位移);其变化量即可从位移计(2)上反映出来。

使用说明:

正确地使用仪器,不但可以减少人为误差影响,且能延长仪器的使用寿命和持久精度。测试前,应仔细的检查仪器,用双手握持仪器的两手柄,轻微而缓慢地拉压,此时位移计应能灵敏而平稳地反映出读数。

1、调整好伸缩部分

根据变形的性质(受拉或受压),将伸缩调整部分(5)中的偏心块调到所需要的位置。当测试件受拉时,把偏心块调整到“+”号朝向位移计(2)的测杆;反之,当测试件受压变化时,则应将“-”号朝向位移测杆。调整偏心块的操作如下(见图三);拧松压紧螺母(9)到上端所需要的位置,销钉(13)借助于手力从托盘罩(11)中拔出,然后将位移计的测杆向后拉,转动盖(10),待“+”或“-”号朝向位移计的测杆,并使定位销钉(13)对准相应的孔后,拧动压紧螺母(9),使定位销(13)插进托盘罩(11)之中,这时偏心块的位置确定。

2、仪器的标读

将仪器的两夹头插足置于标准针距尺的插孔之中,重复三次,若位移计的度数值相同,则可认为仪器的精度稳定完好,并将位移计的指针对零或记录下此读数值,此时两尖插足的距离为公式中的I1=150±0.05毫米。

3、实际基距的测数

试件上的预埋块或粘贴小块,它们之间的距离往往与所要求的理想的基距存在着偏差,因此,在试件未承受载荷时,应将它们彼此质检的距离测读和记录下来,即I1=I1+ΔI1 ,I1 为仪器标准针距尺的标距,ΔI1为位移计上的度数值。

4、加载荷时变形量的测读

将仪器的尖头插足置于预粘小块的孔中,待位移计的指针稳定后,记录下读数;每个测点前后两次所测得数值之差为此阶段的**变形值,例如,**次载荷时测得125.50,第二次载荷时测得203.50,则两次间的**变形值为:ΔI=203.50-125.50=+78,若采用的位移计为百分表,此变化值为0.78毫米,相应的应变值为:

ε=(0.78 / 150±ΔI )×106,设ΔI 1=0,则有:

ε=(0.78 / 150)×106=+3120微应变。

其余各点的测试和计算依次类推。

5、测试时应注意事项

(1)仪器适用于测量静态变形,使用时不宜过分用力拉或压以及给冲击力,以免位移计或连接弹簧钢片坏损。

(2)为了减少人为误差的影响,在测试过程中不宜更换测试操作者和调转测试方向。

(3)仪器在使用过程中,切忌用手直接接触仪器的金属支架,应握持手柄,以减少因人体温度影响所造成的误差。

(4)测试时,应轻轻的使尖头插足插入预粘小块的孔洞之中,同时此小块孔洞在加工制作时,应保证其直径大小的一致和有一定的真园度要求和粘贴面垂直度要求。

(5)测读时,由于仪器所处位置不易做到每次都完全一致,容易产生误差,因此,每次测读应重复几次,待比较稳定一致时再读数;有些单位自行在仪器上加读数支点,这也是可行的办法。

6、附件使用说明

(1)园体标杆

用以确定粘贴小块的位置,如果预埋块没有孔洞或钢结构不粘接小块时,则可用其划线,确定两孔洞间的规定位置与距离。

(2)方体标杆

方体标杆是用来定位和冲小窝坑的,即当预埋块上的没有孔洞时,在用园体标杆划线后,用尖头插足中锥角小者定位,锥角大者,用小锤锤击其上成一小窝坑,然后用钻具在小块上钻孔,绝忌用小锤锤击锤角小的尖头插足的上端,以防折断。

(3)标准针距尺

槽钢形状的标准针距尺,是用以标读仪器上两夹头插足的间距的,上面刻有两孔间的实际标距数值,标准针距尺系用精密低膨胀合金制成,其线膨胀系数为α1.5×10-6/℃。

维护保养:

1、仪器的尖头插足应保护好,不得碰撞,以防尖端折断(尖端经过热处理)。

2、使用过程中,仪器不应随意搁置,应放在仪器盒中,以保持其灵敏和精度不受损失。

3、仪器用毕后,应用净绒布擦拭干净,并将锁钩锁挂住,以防弹簧片受损。

4、不准随意拆卸仪器,取放时应轻拿轻放,以免损伤其精度。

5、仪器不可长期敞露搁置,不用时应放到仪器盒里,并盖上盖。
